·规模为400万吨/年，为国内*大。原料为直馏蜡油和焦化蜡油，反应温度为400～430℃，反应压力为153～157kg/cm3，生产石脑油、航煤、柴油和加氢裂化尾油。
·采用Shell Global Solution的HC专利技术。主要由反应部分、分馏部分、吸收稳定部分、PSA部分和公用工程以及辅助系统等部分组成
·一次通过流程，单程转化率88%。
    反应部分:两个反应器系列并联、炉后混油、热高分流程
    分馏部分：双塔汽提流程，设置分馏进料加热炉
    吸收稳定部分：吸收脱吸采用单塔流程，以混合石脑油作为吸收剂

·采用DCS控制，工艺联锁由安全联锁与仪表系统(SIS) 实现。

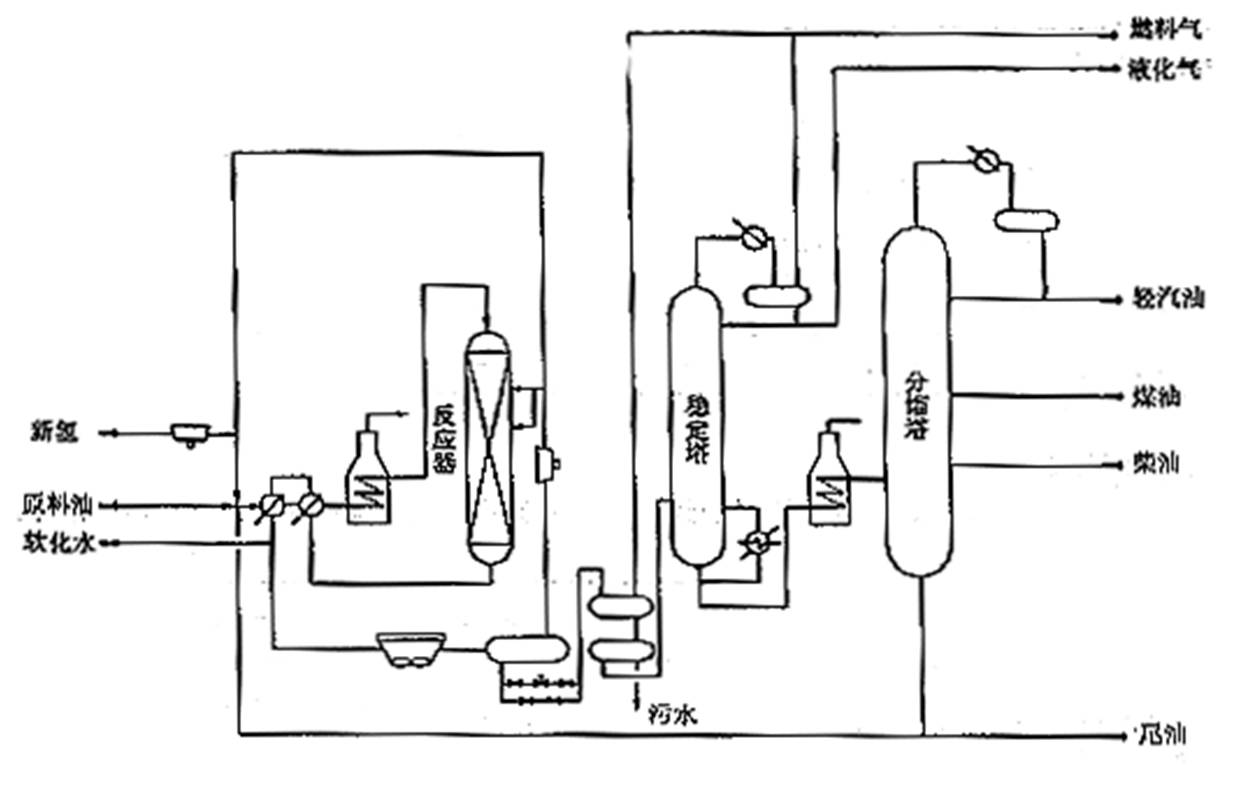

加氢裂化装置工艺流程示意图
