一、锅炉的烟气流程为：高温再生烟气（约430℃）从水封罐顶部进口进入水封罐。通过水封从水封罐的侧面烟道出来后，进入余热锅炉。烟气依次通过进口烟道、过热器、蒸发器、省煤器、出口烟道（约180℃）、由烟囱排入大气。

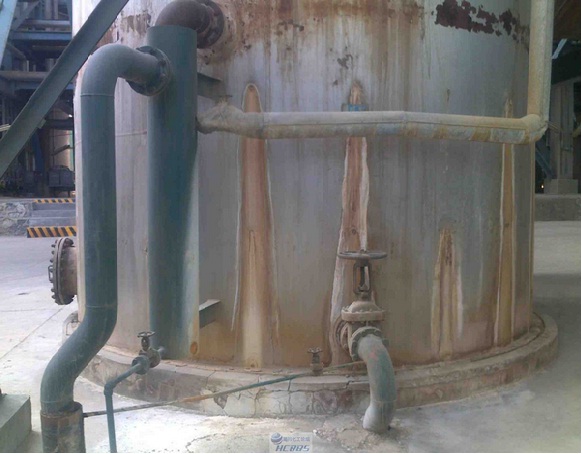

二、水封罐的结构：

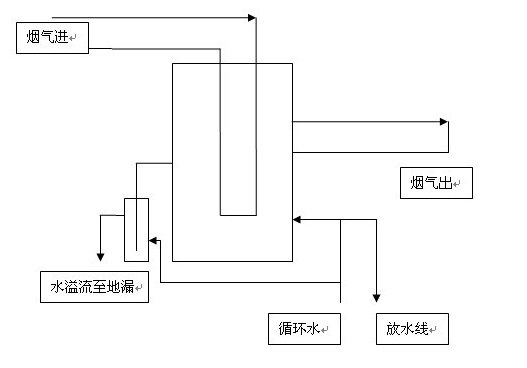

三、水封罐工作原理：

    其工作原理是：烟气经过烟道进入水封罐内筒，经过内筒折反后流经内外夹套后流出，水封罐隔断烟气主要依靠的是内外筒间的水的静压力，需要截断烟气时，从下部进入循环水，随着液面的上升，内筒的水在一定压力烟气的压缩下，液面比外筒的液面低，当内筒与外筒的液面差产生的压差大于烟气压力时，烟气即被隔断了。

1、在正常生产时大水封是没有水的，为了防止烟气泄漏，投用小水封封住烟气，相当于一个阀门，也可用阀门代替。

2、当锅炉需要检修或停运时，才起用大水封罐，进入循环水阻隔烟气。

3、大水封是防止烟气通过该管线，小水封是防止烟气经过该管线而从放水线漏出。
