蒸汽过热炉为自然通风、双辐射炉膛公用一个对流段的立式方箱炉，通过烟囱挡板调节炉膛负压、控制燃烧。
辐射段炉膛炉膛长6米、宽4.5米、高10米，侧墙、端墙及炉顶部分采用纤维模块复合结构炉墙，炉管进出炉膛处采用特殊的软密封结构（复合布袋结构），炉底采用复合浇注料结构。辐射炉管位于炉膛中央，采用立管式，两侧布置燃烧器即每个炉膛一排炉管、两排燃烧器，炉管为双面辐射传热炉管，其中炉膛A为U型管，进出口都在炉顶，炉膛B为单程管，进口在炉顶、出口在炉底，炉管材料均为HP40（Mod）。炉膛A、B进、出口均采用集合管分配，入口集合管材料均为304H，出口集合管材料均为800HT。
对流段位于辐射段的顶上，长6米、宽2.6米、高13米，炉墙也采用复合结构。对流炉管采用水平卧管式，除遮蔽管采用光管外，其他为翅片管，蒸汽预热段管子材料分别为800HT、304H、P22、20。
烟囱位于对流段的顶上，采用烟囱自然排烟的形式，直径 1.5 米、长度34米左右、顶标高61米左右，采用烟囱挡板调节炉膛负压，使得炉膛处于负压状态下操作。

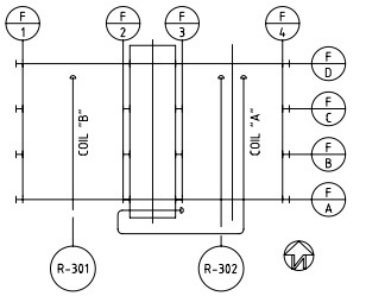

图1 蒸汽过热炉基本布置图

蒸汽过热炉采用模块化供货、现场指导安装的方式施工，其中对流段模块衬里由制造厂家负责，辐射段衬里及烟囱衬里由为原材料供应、我公司现场制作。材料供应周期、现场安装以及与衬里施工之间的交叉、衔接等等工序繁杂，对施工管理提出了较高的要求。
